技術參數

產品型號：ZAZN

公稱通徑：DN20~300mm

公稱壓力：PN1.6~6.4MPa

工作溫度：-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

主要材質：WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

適用介質：液體、氣體、蒸汽等

法蘭尺寸：符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準

產品詳情

產品概述

電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成，雙座雙導向式結構，閥芯在位移過程中穩定可靠，閥體內有兩個閥座和兩個柱塞形閥芯，流體介質通過上下閥芯閥座流出，具有流量大、允許壓差大、不平衡力小，是一種平衡式結構雙座閥，適用于不是很清潔的介質和泄漏量要求不嚴格的場合。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

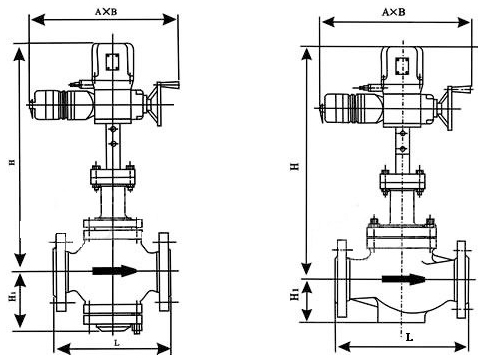

電動雙座調節閥(圖6)

主要外形連接尺寸

公稱通徑 DN	A×B	L			H		H1
		L			ZAZN雙座		H1
		PN1.6	PN4.0	PN6.4	普通型	熱片型	ZAZP	ZAZN
20	230×460	180	185	190	/	/	91	/
25		185	190	205	670	820	112	104
32		200	210	220	673	823	118	107
40		220	230	240	693	843	129	126
50		250	255	265	698	848	144	131
65	230×530	275	285	295	799	959	175	175
80		305	310	325	809	969	191	190
100		350	355	370	821	981	195	202
125	260×630	410	425	440	872	1087	243	250
150		450	460	475	882	1097	251	260
200		550	560	570	924	1139	290	302
250		670	690	750	1156	1368	380	422
300		740	785	815	1215	1427	435	484
