技術參數

產品型號：J41F46

公稱通徑：DN15~350mm

壓力范圍：PN1.0MPa~6.4MPa

適用溫度：-85℃~150℃

設計規范：GB/T12235-2007

驅動方式：手動、氣動、電動

內襯材質：聚全氟乙烯 FEP (F46)

適用介質：溶劑、試劑、酸、堿、酮、芳烴、氯化烴

產品詳情

產品概述

襯氟截止閥的閥瓣與閥桿設計為一體結構，所有內件與介質接觸部位全部采用襯氟包裹，具有良好的防腐性能。具有結構緊湊、啟閉靈活、行程短等優點。被廣泛應用帶腐蝕性介質或者在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，襯氟截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

產品特點

1、結構較簡單,制造與維修都較方便。啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。

2、襯氟截止閥有三種結構形式。直通式、直流式、角式，其中直通式為常用。

3、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

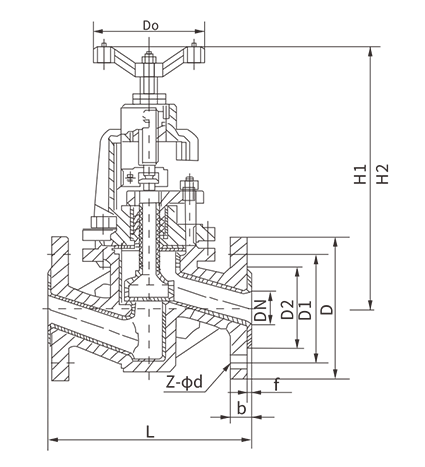

主要外形和連接尺寸

公稱通徑(DN)	L	D	D1	D2	b	f	H	H1	D0	Z-φd
15	130	95	65	45	16	2	240	265	100	4-φ14
20	150	105	75	58	18	2	240	265	100	4-φ14
25	160	115	85	68	18	2	240	265	120	4-φ14
32	180	140	100	78	18	2	260	290	140	4-φ18
40	200	150	110	88	18	2	290	325	140	4-φ18
50	230	165	125	102	18	2	300	335	160	4-φ18
65	290	185	145	122	18	2	355	400	180	8-φ18
80	310	200	160	138	20	2	400	450	240	8-φ18
100	350	220	180	158	20	2	495	455	240	8-φ18
125	400	250	210	188	22	2	530	560	280	8-φ18
150	480	285	240	212	22	2	650	605	320	8-φ22
200	600	340	295	268	24	2	650	770	360	12-φ22
250	730	405	355	320	26	2	690	810	400	12-φ26
