技術參數

產品型號：SD341X/SD342X

公稱通徑：DN100mm-DN1400mm

公稱壓力：PN0.6MPa~1.6MPa

適用介質：水、油品

適用溫度：10℃-80℃

閥體材質：碳鋼、不銹鋼

制造標準：GB/T12238-1989

結構長度：GB/T12221-1989

法蘭標準：GB/T9113-1988

產品詳情

產品概述

伸縮蝶閥是蝶閥系列的特殊類，是可以一閥兩用的閥門，它集伸縮器和法蘭式蝶閥于一體。該閥能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移，方便閥門管路的安裝于拆卸。本閥適用于食品、飲料、醫藥、純凈管路、工業環保、水處理、建筑、給排水、管路作為介質的接通啟閉或調節流量之用。

產品特點

1、密封部位可調節更換，密封性能可靠。

2、結構新穎，設計靈活，重量輕，省力，啟閉迅速。

3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。

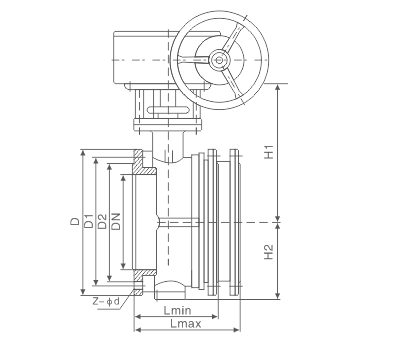

主要外形尺寸

公稱壓力	DN	Lmax	L0	Lmin	D	D1	D2	Z-Φd	H1	H2
PN1.0MPa	100	196	190	164	220	180	156	8-19	120	239
	150	227	210	192	285	240	211	8-23	124	278
	200	247	230	212	340	295	266	8-23	170	295
	250	267	250	230	395	350	319	12-23	198	357
	300	286	270	252	445	400	370	12-23	218	353
	350	310	290	270	505	460	429	16-23	253	427
	400	332	310	290	565	515	480	16-28	285	465
	450	352	330	310	615	565	530	20-28	310	490
	500	375	350	330	670	620	582	20-28	340	520
	600	420	390	360	780	725	682	20-31	397	610
	700	465	430	395	895	840	794	24-31	467	690
	800	510	470	430	1015	950	901	24-34	530	765
	900	555	510	465	1115	1050	1001	28-34	595	830
	1000	600	550	500	1230	1160	1112	28-37	670	910
	1200	690	630	570	1455	1380	1328	32-40	785	1030
	1400	780	710	640	1675	1590	1530	36-43	835	1180
