技術參數

產品型號：JLH

公稱通徑：DN50~1000mm

公稱壓力：PN1.0~2.5MPa

工作溫度：0°C~80°C

適用介質：水、污水

產品詳情

產品概述

三合一止回閥具有截止、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音。適用于在一般建筑、公寓及工廠的供排水、冷暖水處理及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。

產品特點

1、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。

2、通過調節開度，可以調節泵的輸出量。

3、裝有指示器，可以用眼睛確認閥門的開啟度。

4、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。

5、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。

6、可節約水量的設備材料和費用，縮小安裝空間。

7、由于形狀和結構高等成流線型，因而壓降很小。

8、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。

9、水平管道，垂直管道上均可安裝。

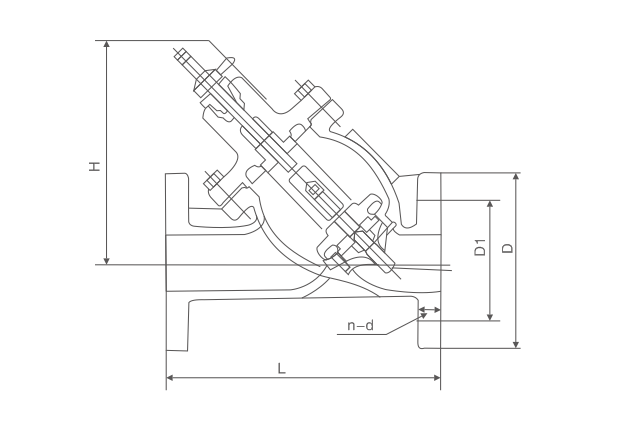

三合一止回閥(圖1)

主要外形尺寸

DN	L		H	D			D1			D2
				1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205		293	165	165	165	125	125	125	4-18	4-18	4-18
65	215		328	185	185	185	145	145	145	4-18	4-18	8-18
80	250		364	200	200	200	160	160	160	8-18	8-18	8-18
100	320		418	220	220	235	180	180	190	8-18	8-18	8-22
125	365		481	250	250	270	210	210	220	8-18	8-18	8-22
150	415	380	543	285	285	300	240	240	250	8-22	8-22	8-26
200	500	450	673	340	340	360	295	295	310	8-22	12-22	8-26
250	600	540	792	395	405	425	350	355	370	12-22	12-26	12-26
300	680	600	927	445	460	485	400	410	430	12-22	12-26	12-30
350	780	635	957	505	520	555	460	470	490	16-22	16-26	16-33
400	860	700	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	920	780	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	980	810	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	900	1600	780	840		725	770		20-30	20-36
700	1450	980	1750	895	910		840	840		24-30	24-36
800	1650	1120	1900	1015	1025		950	950		24-33	24-39
900	1800	1220	2100	1115			1050			28-33
1000	2000	1320	2400	1230			1160			28-36
